MSX Legend


CE QU'IL FAUT FAIRE !

-Enlever la façade,puis les 4 vis qui soutiennent le lecteur

-placer le nouveau lecteur (et par exemple,un morceau de plastique dessus)

-Il se peut que l'alimentation soit un peu court, il faudra peut etres rallonger le cordon)

-prenez un cable 34 broches, et l'incliner de 180° pour ensuite le brancher sur le nouveau lecteur.

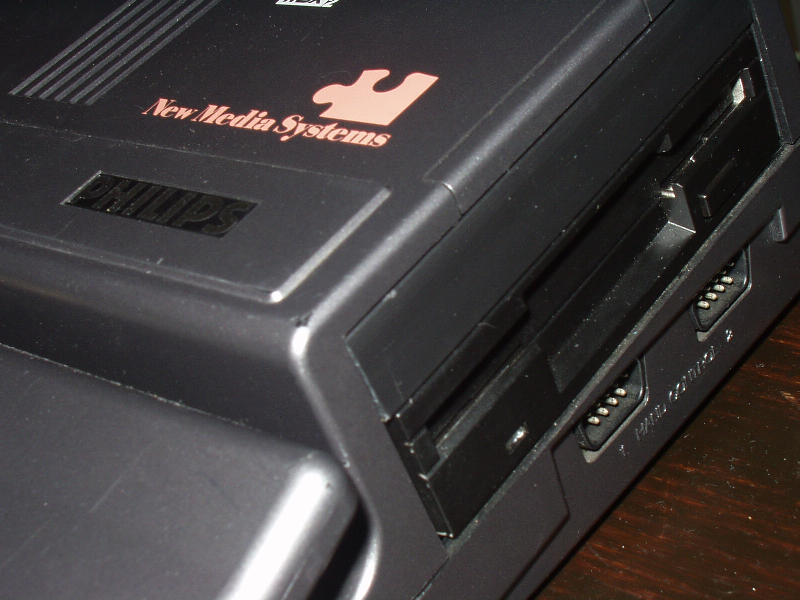

1- LECTEUR 720K NMS8250



Le lecteur de remplacement est 1cm plus petit que l'original. Mettre un bout de plastique pour cacher le trou.

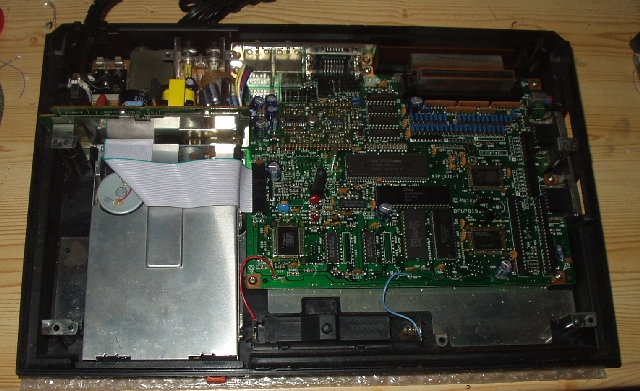

2- LECTEUR 720K VG8235/00

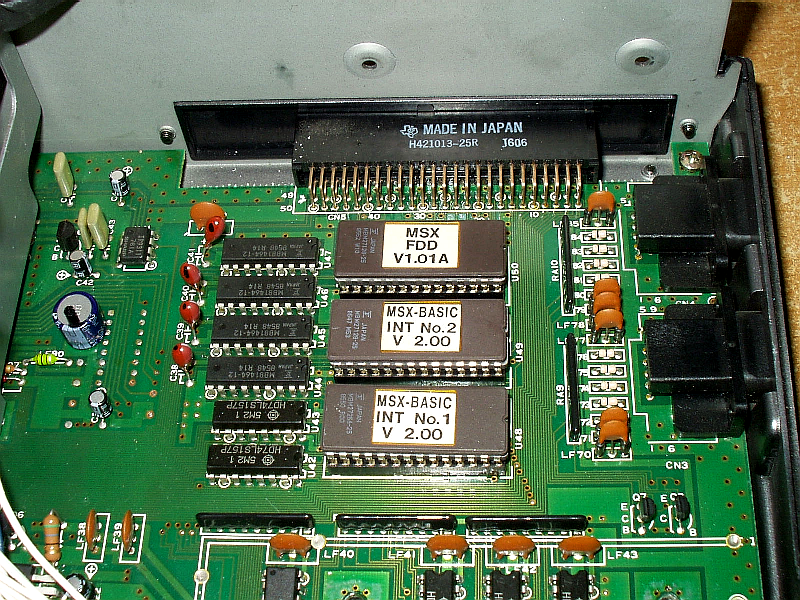

Il est possible d'installer un lecteur 720ko a la place d'un 360 ko

Il faut

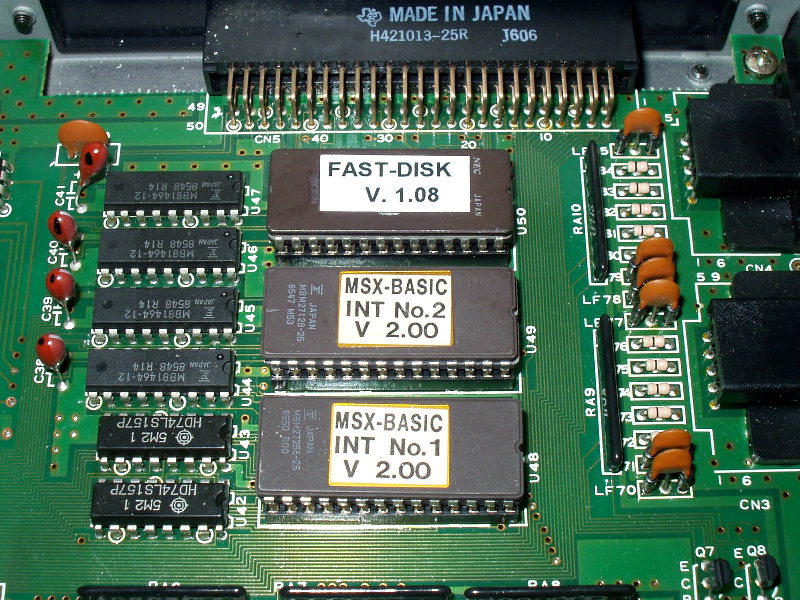

-1 eprom fastdisk (v1.08)

-1 fer a souder

-1 lecteur PC 720 ko (parametré MSX !)


/!\ Il faut un lecteur compatible MSX



CE QU'IL FAUT FAIRE !

-Enlever le lecteur

-retirer l'ancienne rom v1.02

-Insérer fastdisc v1.08

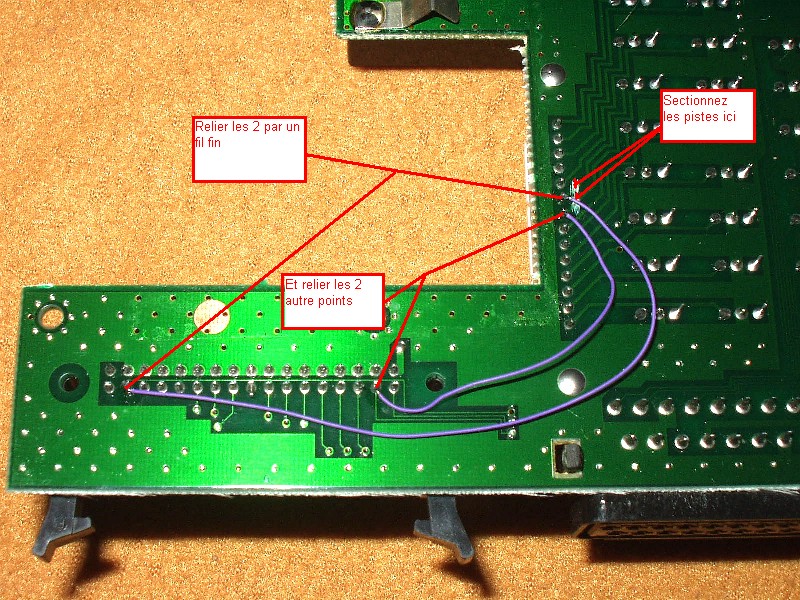

-Sectionnez 2 contact et souder 2 fils sur fdd

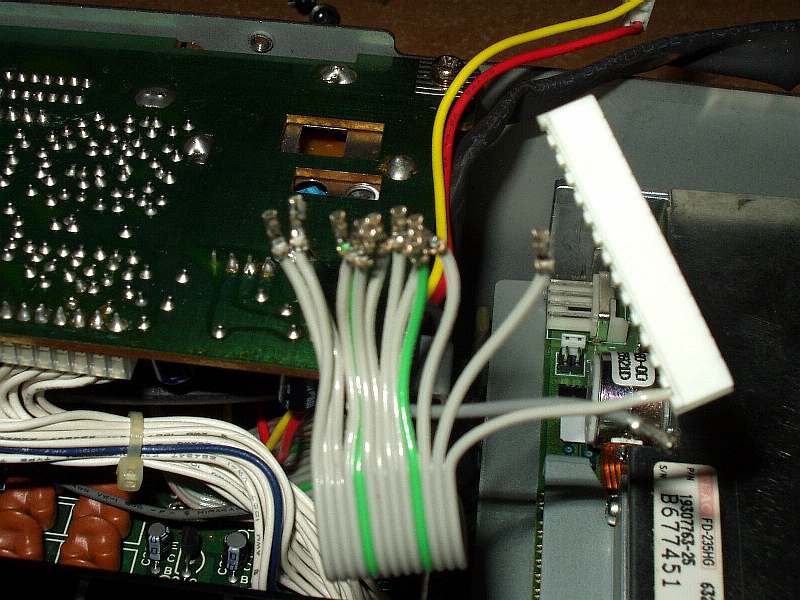

-modifier nappe interne

-brancher comme indiqué



3- 2EME LECTEUR VG8235/00



Il y a une 2eme connectique de libre a l'arriere du MSX.


Deux solutions: Mettre le lecteur en externe, ou en interne (coque a decouper par manque de place)


Il faut

-(voir dossier 2)

-1 nappe droit 34 pins (pour ext)

-1 convertiseur 12v -> 5v  (1A) modifié avec connectique lecteur de disquette


CE QU'IL FAUT FAIRE !

Lecteur B

-changer jumper en df1

-Soudez le kit 12v-5v

-brancher un cable fdd (droit)

-Rentrer la nappe a l'interieur (si vous mettez le 2eme lecteur en interne)

-brancher la sortie 5v 1A sur le lecteur

-brancher la nappe sans l'incliner à 180°


TUTO   >>>ICI<<<


CE QU'IL FAUT FAIRE !

-Enlever le capot,puis enlevez le lecteur et sa plaque.

-placer le nouveau lecteur (les ecrous sont entre la plaque et le lecteur)

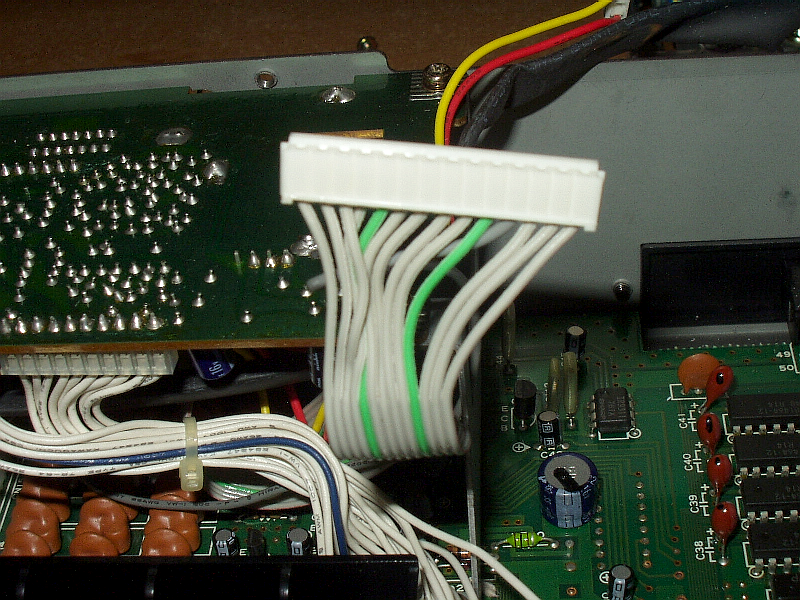

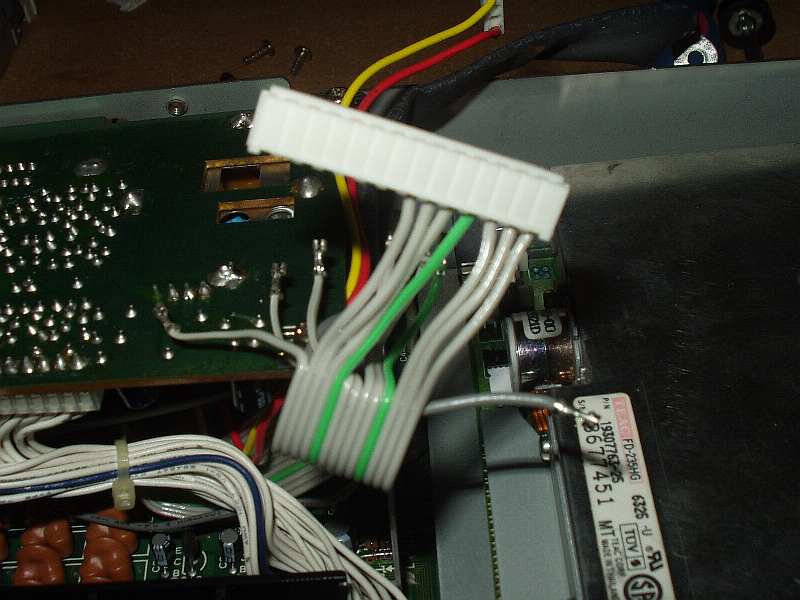

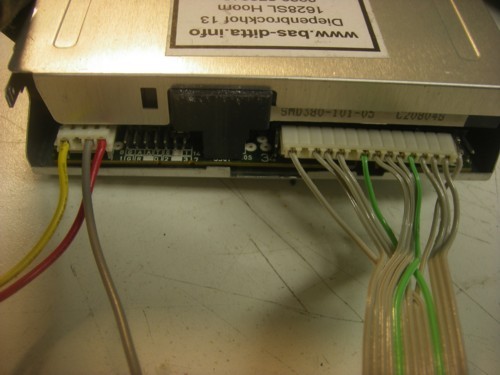

-Incliner la nappe à 180° pour ensuite le brancher sur le nouveau lecteur.



TUTO >>>ICI<<<




Sur les photos, ce sont des ecrous de 1cm, le rendu est meilleur avec des 0,5 cm

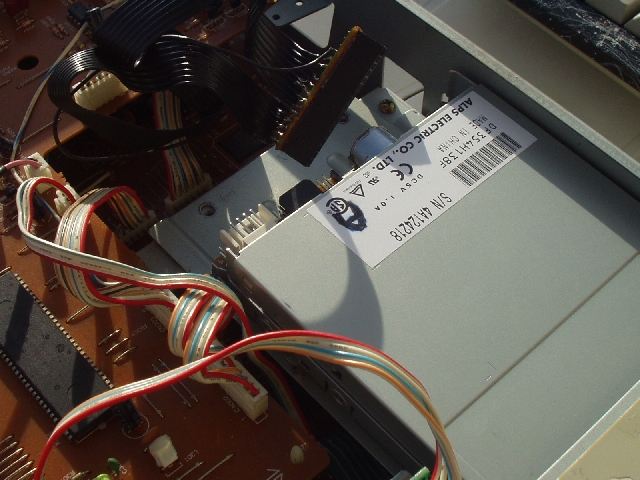

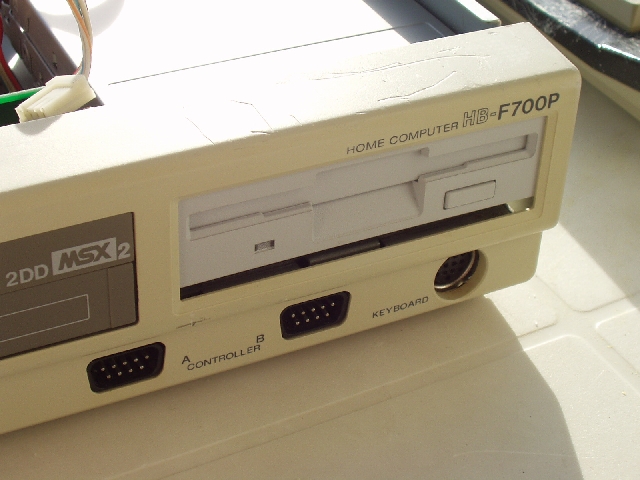

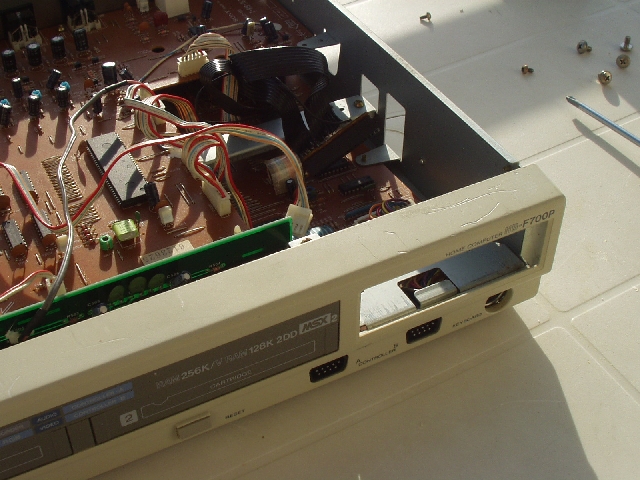

4- LECTEUR 720KB SONY HB700

Le lecteur de remplacement est 1cm plus petit que l'original.

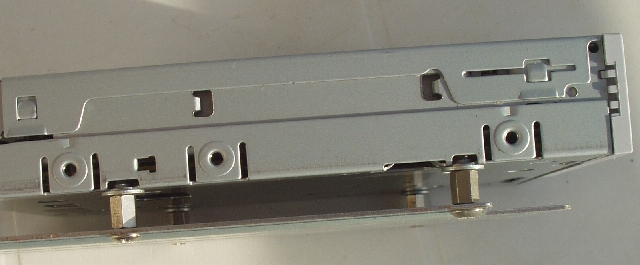

Il faut 4 ecrou de 0,5 cm pour surélever le lecteur.


/!\ Il faut un lecteur compatible MSX

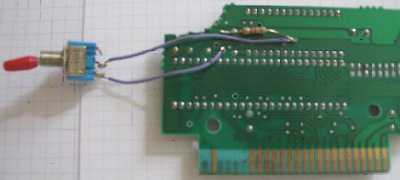

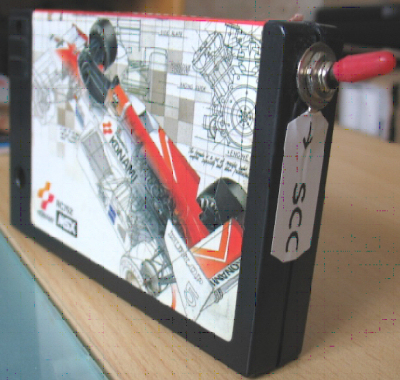

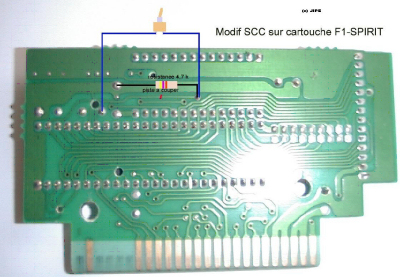

5- CARTOUCHE SWITCH SCC



2 tournevis plat pour declipser

1 res 4,7 K ohm

1 interrupteur

1 peu de fil fin




Source:  PassionMSX


CE QU'IL FAUT FAIRE !

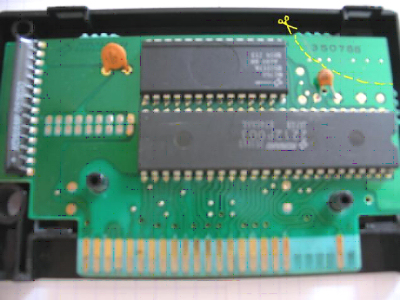

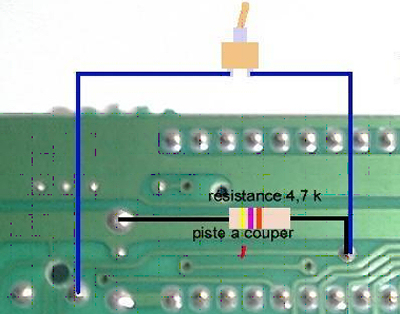

-couper un bout du circuit pour laisser place a l'interrupteur.

-sectionnez la piste (en rouge sur la photo)

-Soudez comme indiqué sur les photos

-reste plus qu'a percer la cartouche pour faire place a l'interrupteur

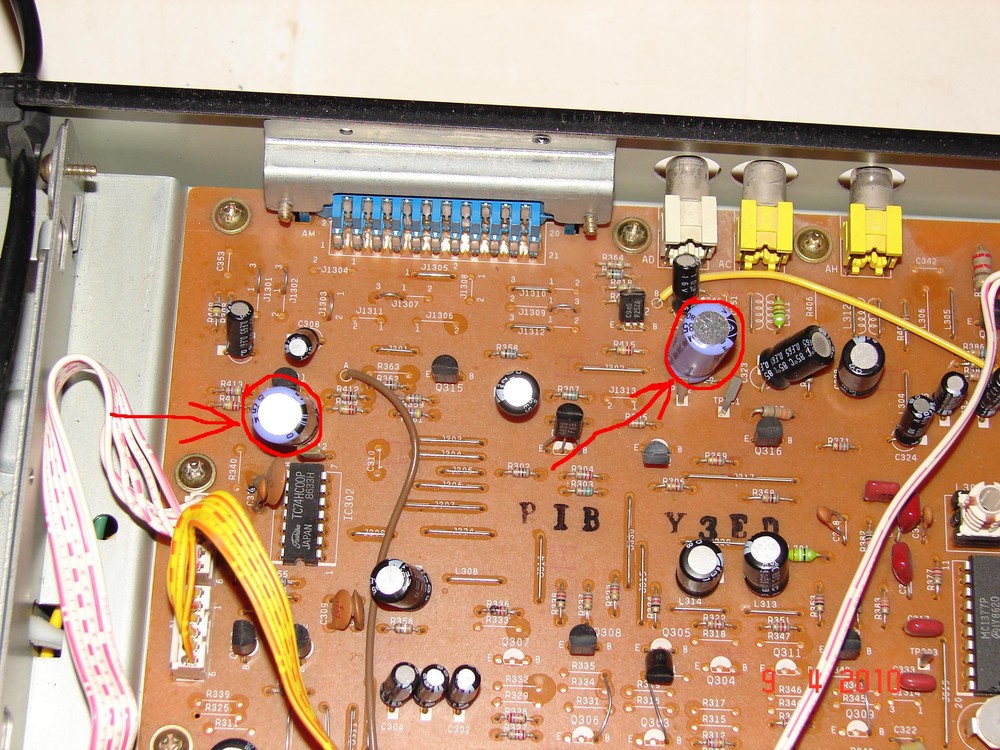

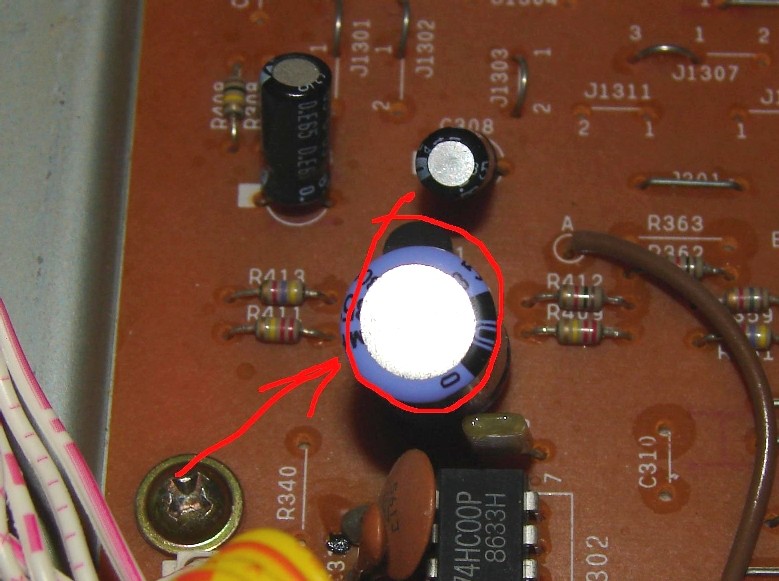

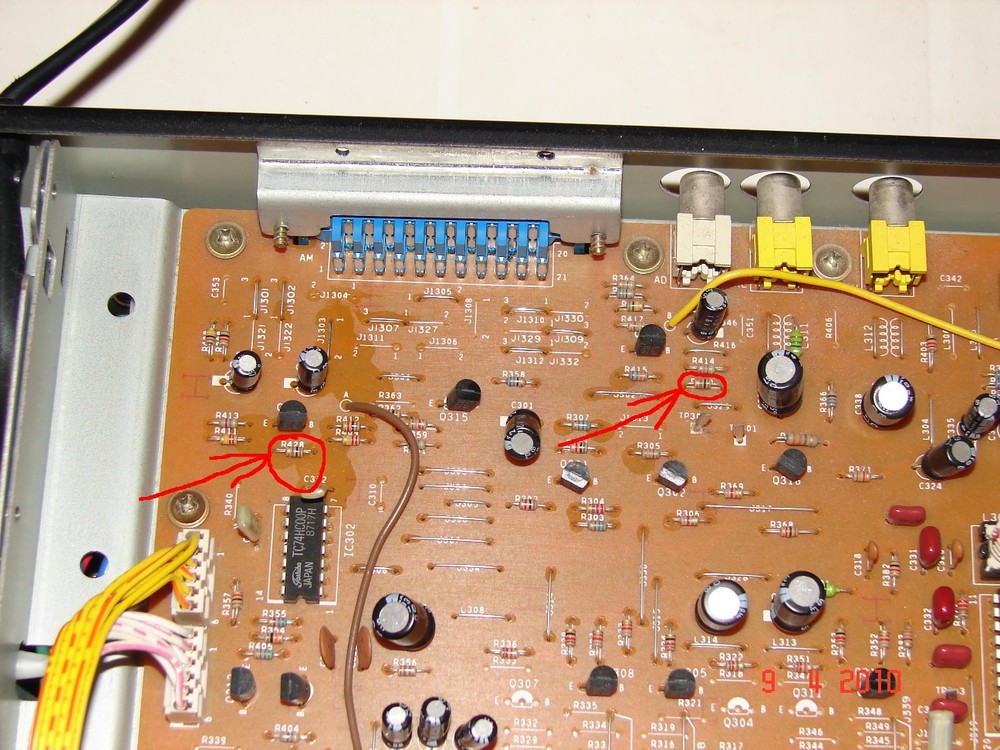

6- FIX AUDIO NMS-8250/55

Sur tous les NMS 8250/55 Philips, le son D'une FM-PAC (MSX-MUSIC) ou d'une SCC ne sont pas comme il faut. L'audio externe est trop fort (le PSG est a peine audible.)

Les changements auront lieu sur la carte vidéo.


CE QU'IL FAUT FAIRE !

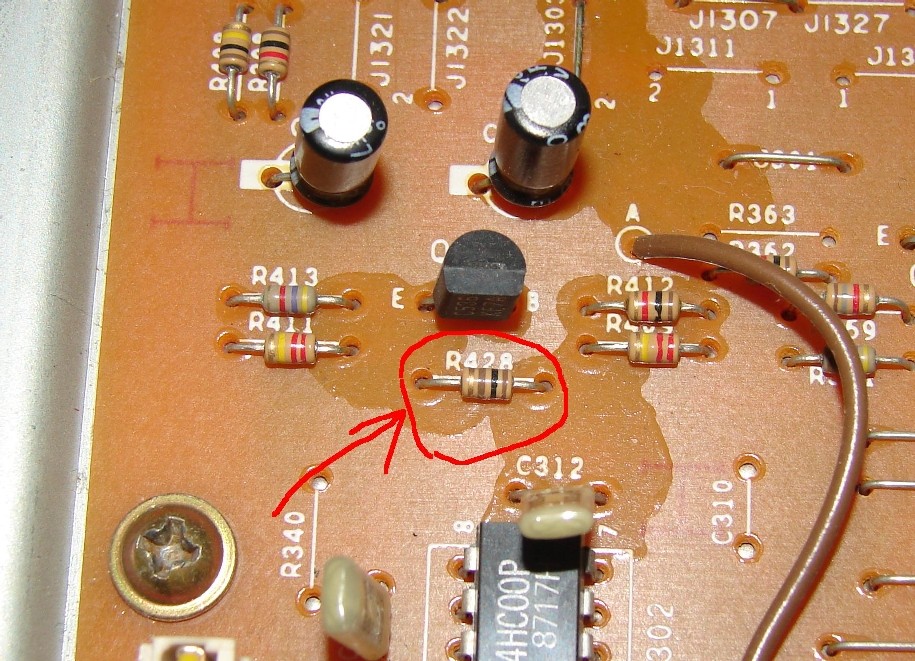

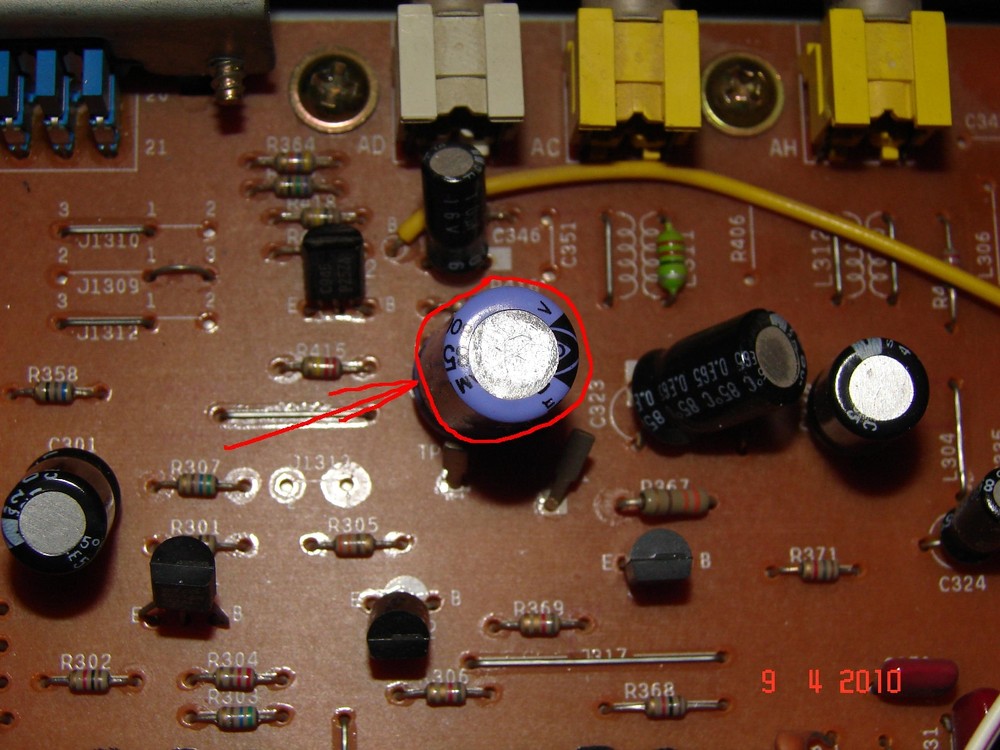

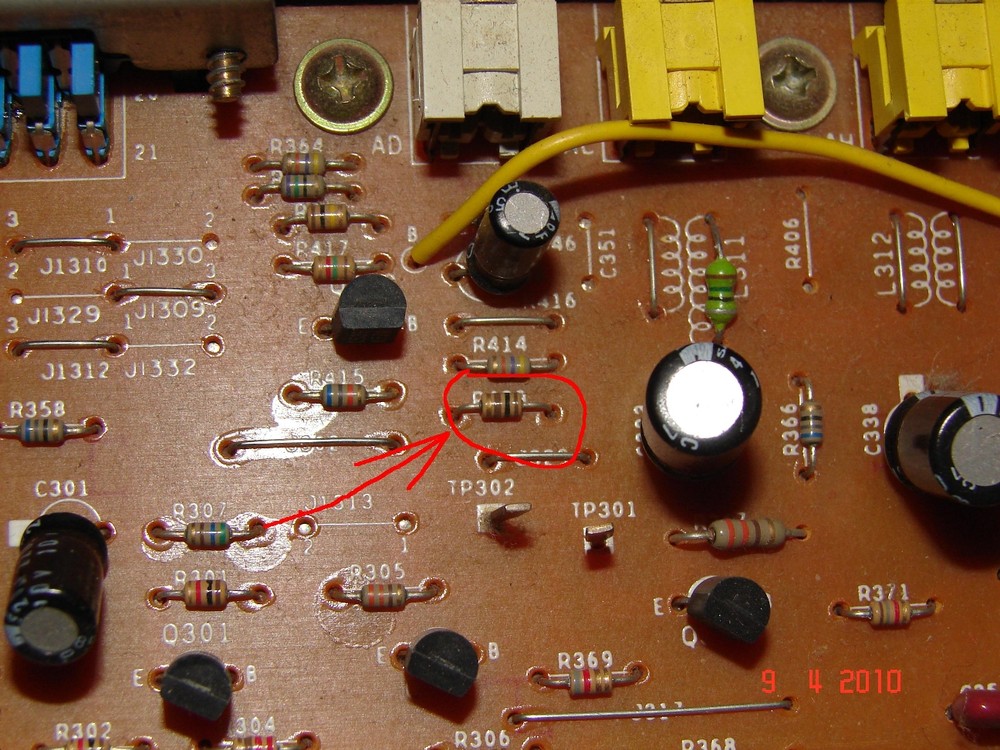

Changer R428 et R429 par des condensateurs 100uf  16v (max 35v) , avec le signe (-) vers la droite par rapport aux photos.

Les condensateurs 100uf  10 volt  fonctionnent aussi

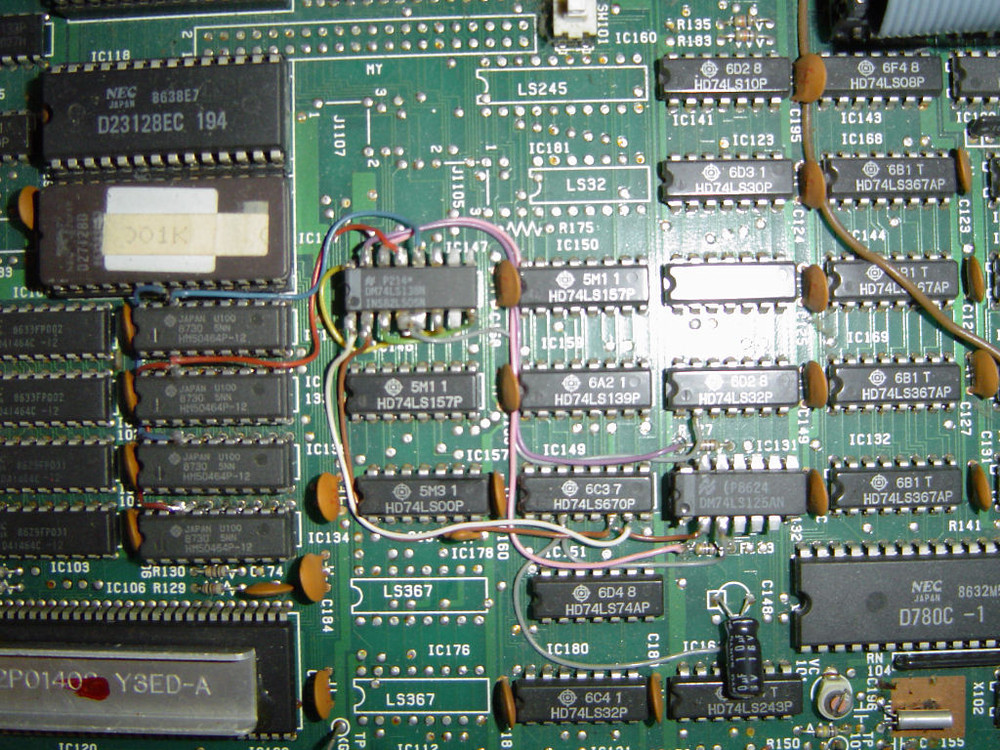

CE QU'IL FAUT FAIRE !

-Positionnez les 4 mémoires existantes IC135 IC133 IC136 IC134 en soudant toutes les pattes sauf la pin 16 (pattes en noir)

-Positionnez le 74LS138 sur IC146 ou IC147 en ne soudant que les pins 8 et 16 (Pattes en bleu)

-Positionnez le 74LS125 sur IC131 en ne soudant que les pins 1,7 et 14 (Pattes en vert)

-Il ne reste plus qu'à souder les fils en suivant les couleurs (schémas)


Remarque: L'utilitaire Testram me donne bien 256k. Pour l'affichage reel de la memoire, le memory counter est en vente ici. Les support tulipe ou a lyre sont recommandé pour positionner les RAM. Personnellement, j'ai pu souder ensemble les ram en passant le fer a souder entre les pins.


7- 256kb MAPPER NMS-8250/55

Il n'y a que 128 kb sur les NMS-8250/55.

Ce qui pose des problèmes sur certain jeux MSX. (pas de son...)

Cela permet de passer de 128kb à 256kb comme les sony HB-700.

Matériel:

4x  MB81464-12

1x  74LS138, 1x  74LS125

Du fil fin rigide+fer a souder


Source:  www.otage.i-be.be   ;-)

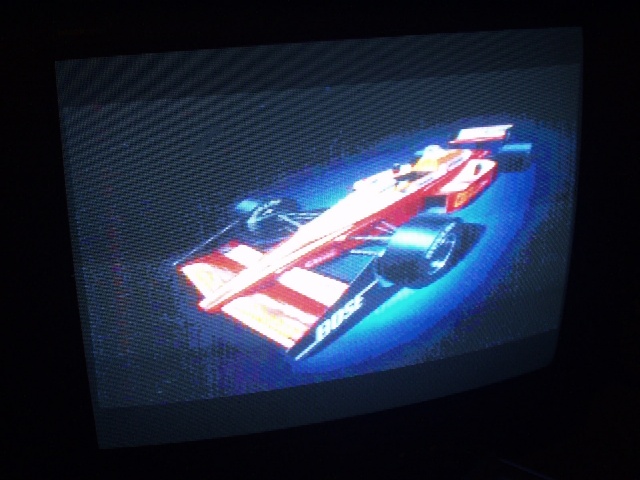

8- CABLE LINK F1-SPIRIT 3D

Si vous avez la chance d'avoir 2 MSX2+(ou turbo-R) et le jeu f1-spirit 3d (en double), il est alors possible (en mode battle) de jouer en mode "multi console"


Le cable (JE700) doit est branché dans les ports manette n°2



Source: Bifi.msxnet.org


CE QU'IL FAUT FAIRE !

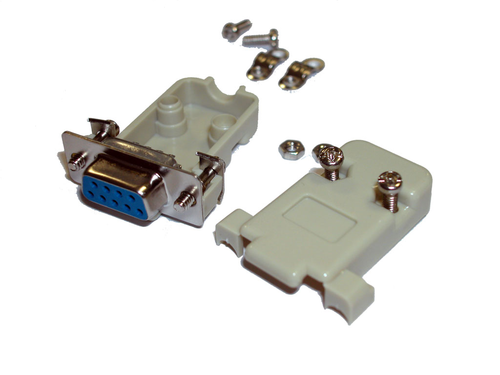

Il faut 2 connecteurs manette DB9 femele et un cable avec au moins 7 fils (par exemple prenez un cable reseau)


-Connectez la broche 6 à 1, broche 7 à 2, broche 8 à 3 (et vice versa)

-Connectez la broche 9 à la 9


Au debut du jeu, choisissez mode battle.

Sélectionnez le même circuit. Le 2ème joueur doit faire de même.

Lorsque vous êtes prêt, un message apparaîtra: "Attente du 2eme joueur..."

Et c'est parti !  vrrooooomm.....

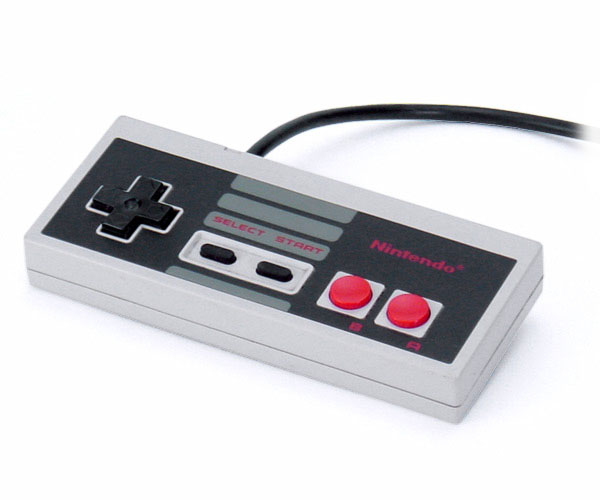

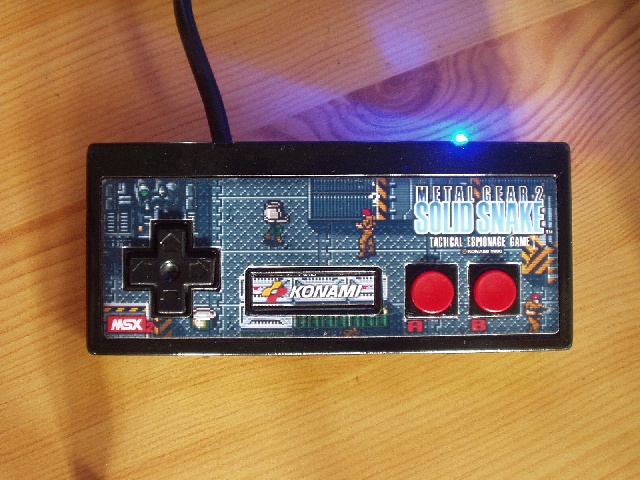

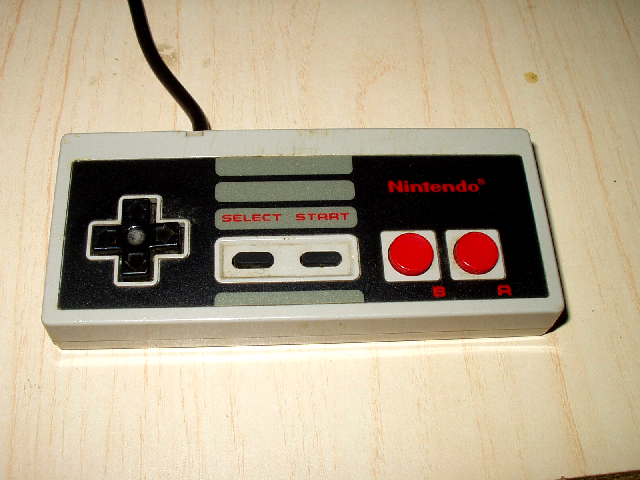

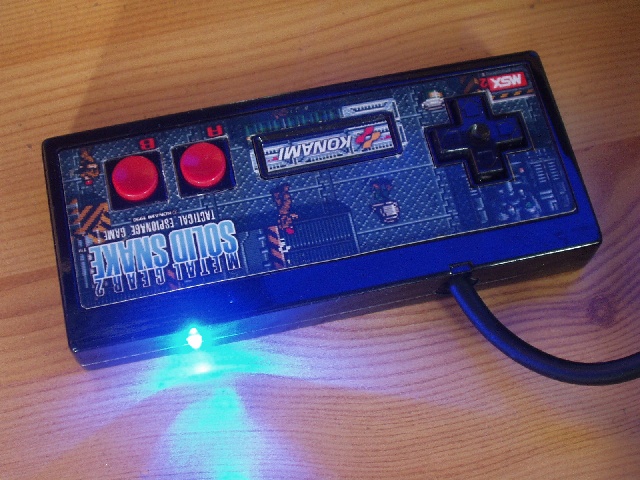

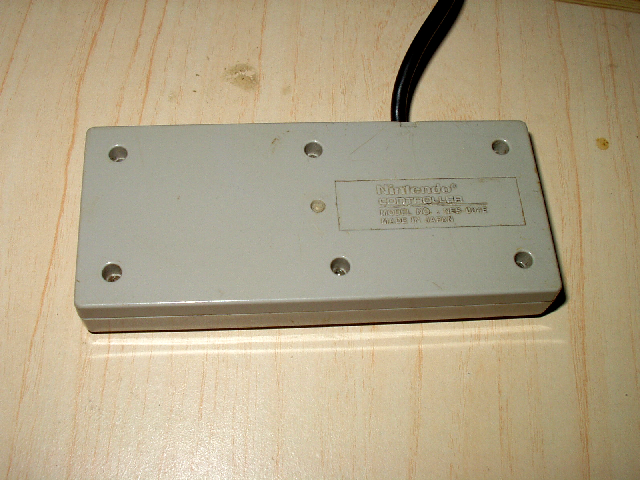

9-MANETTE NES POUR MSX

Il est possible de convertir une simple manette nes pour MSX avec l'utilisation des 2 boutons.

il faut:

-1 cable db9(ou cable rj49+db9)

-de quoi souder

-1 cruciforme


Voir aussi Tutos sur MSX Village

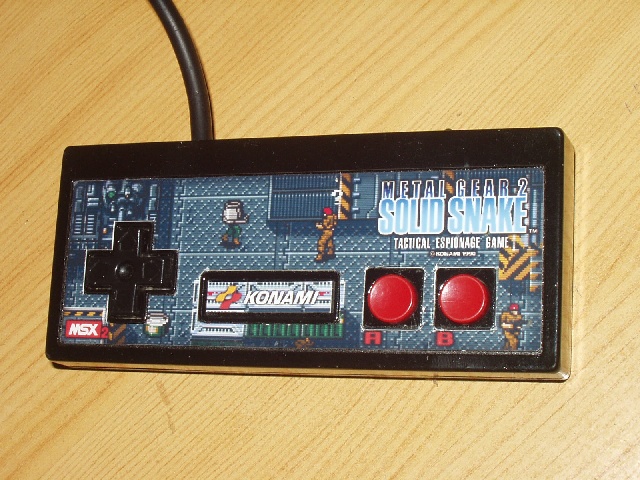

Imprimez vos sticker pour manette grace a notre ami Pegase

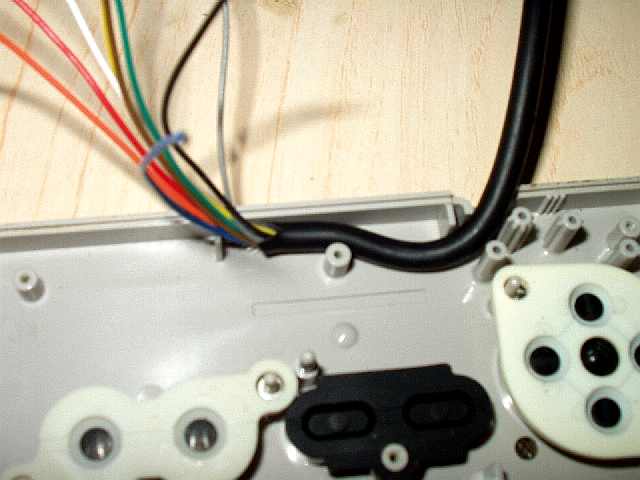

CE QU'IL FAUT FAIRE !

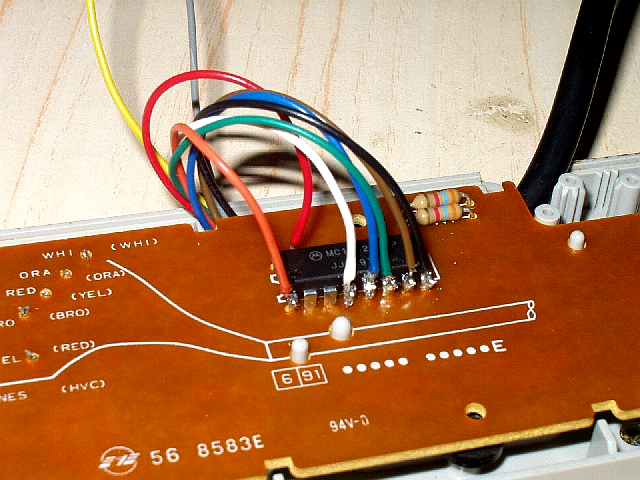

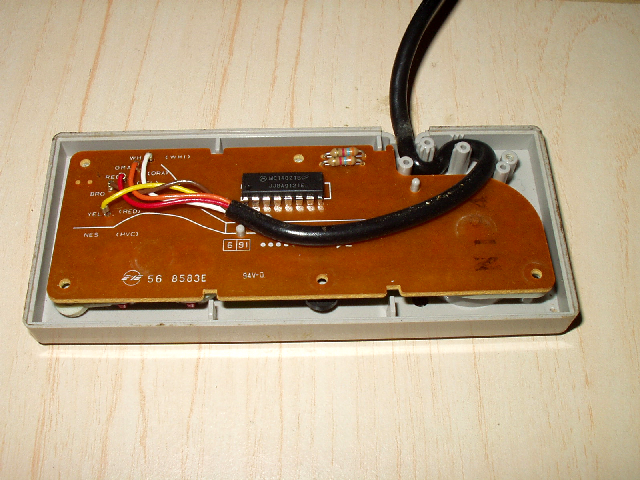

Demonter en enlevant les vis. Retirer le circuit

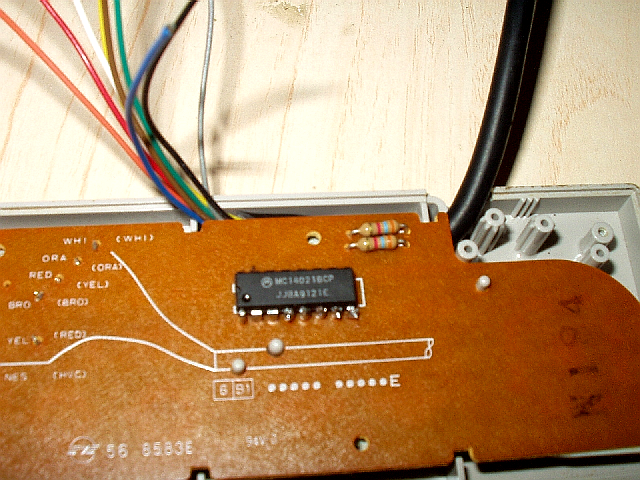

Couper les fils comme indiqué. (Le cable ne sera plus utile)


Montage:

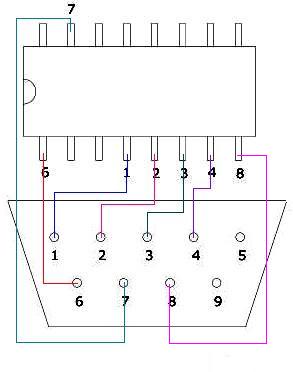

-monter le cable db9 (ou un cable reseau et une fiche DB9) comme indiqué sur le shemas (coté soudures)

-Bien caler le nouveau cable et refermer le tout

-Test: Les 2 boutons de tir doivent fonctionner


Les 2 fils restant (s'il y en a, sont le GND et le +5V), il est possible d'y mettre une LED pour le Fun (led 3,3v+resistance 68omh) mais ça reste optionnel ^^

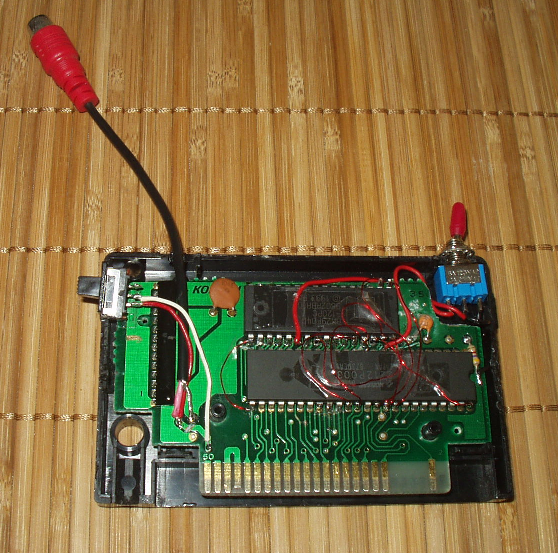

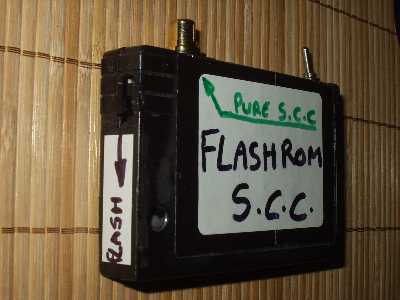

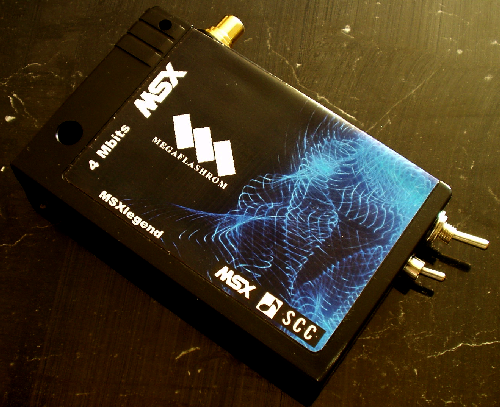

CE QU'IL FAUT FAIRE !

-Une mini RCA F (pour cartouche) -un mini switch (on/off)

-Du fil fin -1 cable RCA  M / RCA M (Mono pour Ampli)

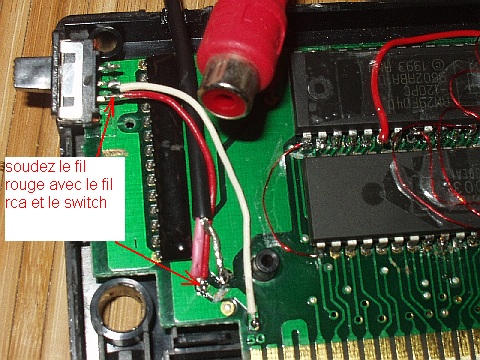

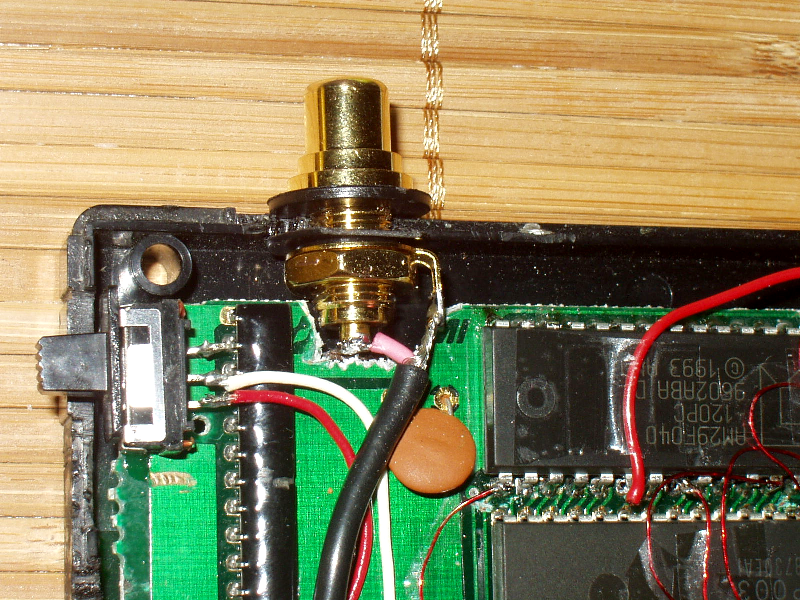

1.sectionnez la piste

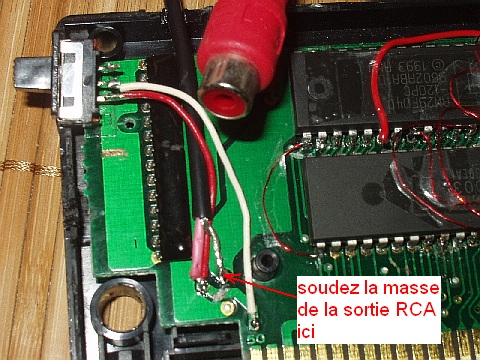

2.soudez la masse RCA comme indiqué

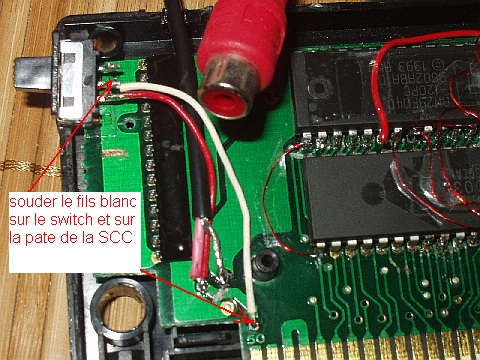

3.soudez le fil blanc sur scc et switch

4.soudez le fils rouge sur le switch et sur la scc avec le rca


Maj le 02/09/2010 -> Rajout RCA contact OR en interne

Maj le 04/09/2010 -> Rajout d'une LED, inversion des switch, remplacement switch de  droite par un 6 poles

Maj le 14/09/2010 -> Creation label cartouche

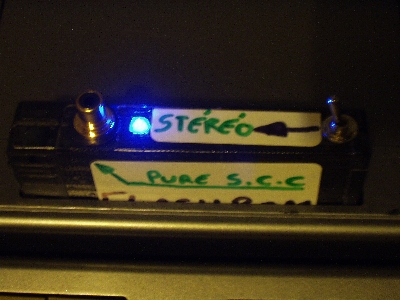

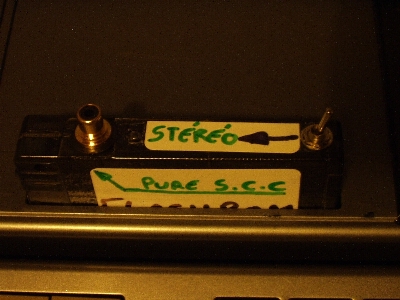

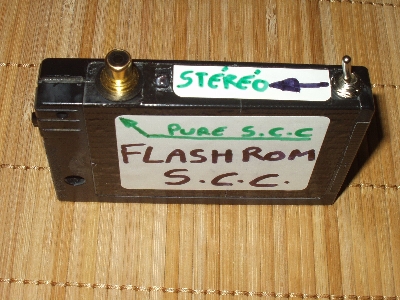

10- SORTIE PURE SCC (STEREO 2.0)

Il existerais un moyen d'avoir une sorte de stéréo sur MSX en isolant la SCC et le PSG. Un switch sera mis sur la cartouche afin de permuter on/off la SCC dans l'audio du MSX.

Ensuite on y adaptera une fiche Femelle RCA et parallèlement on adaptera une sortie audio spécial PSG sur MSX (RCA Femelle).


Source Igal

Voir aussi Le forum MSX Village

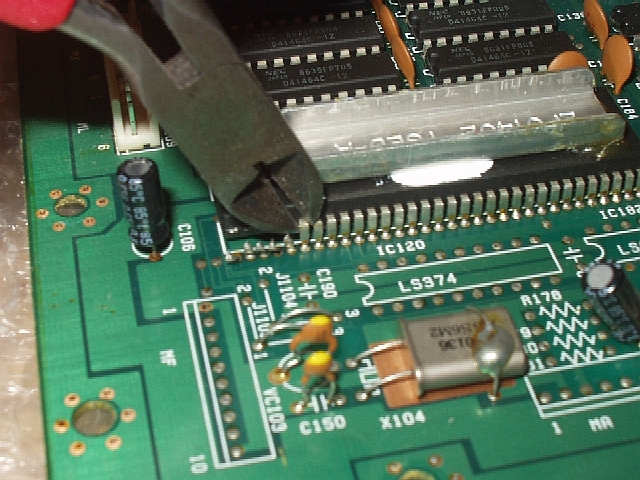

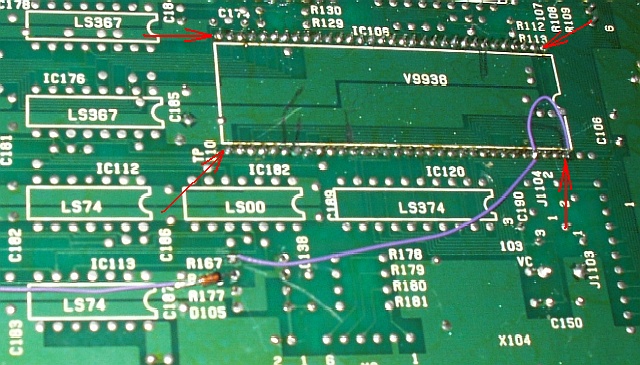

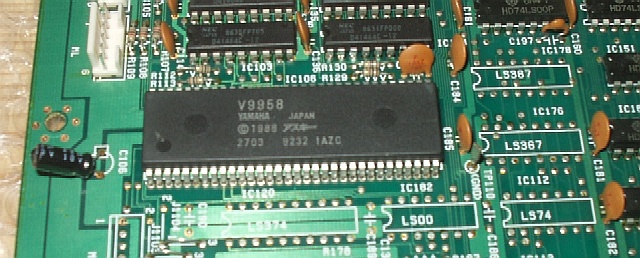

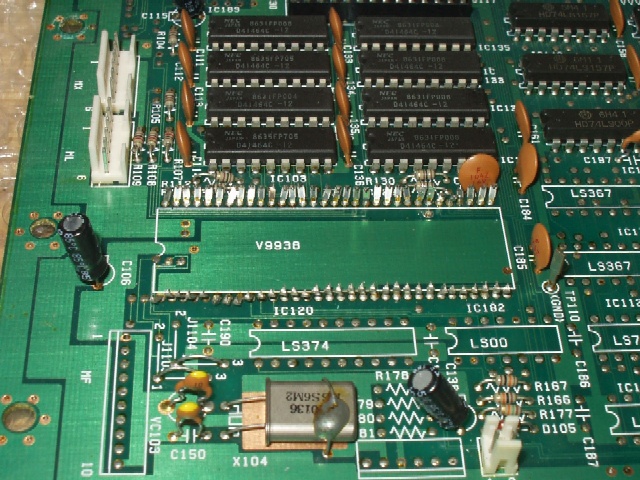

11- PUCE GRAPHIQUE MSX2+

 Pour NMS-8250

-fer à souder

-pince coupante

-pompe à soudure

-fil electrique fin

-VDP 9958

-diode 1N914 ou 1N4148

-basic3plus

 -basic extend plus

-un radiateur (optionnel)

 NMS-8250(fr)


CE QU'IL FAUT FAIRE !


Composant:     En vente sur MSXshop

-VDP9958+diode

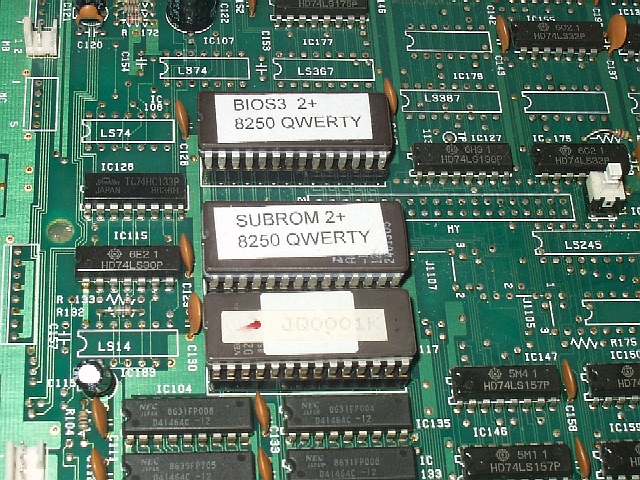

-l'eprom basic3+ et subrom2+(f4)









     Pour total compatibilité MSX2,shemas du registre F4   (schemas f4)

     Sur certains models, la synchro doit etre corrigé voir Tablette7


CE QU'IL FAUT FAIRE !

La  fm pak stereo dispose de 2 fiches jack

(1 sortie, 1 entrée audio)


L'astuce consiste a laisser une fiche jack male inséré dans la fiche jack comme indiqué sur la photo !












12- FM PAC STEREO  3.0

La FM pac stéréo se connecte directement sur un ampli, mais sans le PSG sonore.(Celui ci sort sur la TV avec la FM mono)

L'astuce c'est d'empecher la FM de se mélanger au mixer PSG du MSX.

On aura donc la stéreo sur les enceintes et le PSG sur la TV.


Source Igal


13-EMULATEUR DE K7

Comment lire vos fichier CAS (k7) avec un simple lecteur MP3 ou Lecteur CD?



CE QU'IL FAUT FAIRE !

- en cours...........




     Malgrés tous mes efforts, je n'ai pas reussi à lire mon programme. Le problème peut etres du à la difficulté d'ajuster le volume.


Je persiste.......


Merci MSX45 pour ton aide, des que j'ai le temps, je teste à nouveau pour resoudre le probleme des aigus ;-)

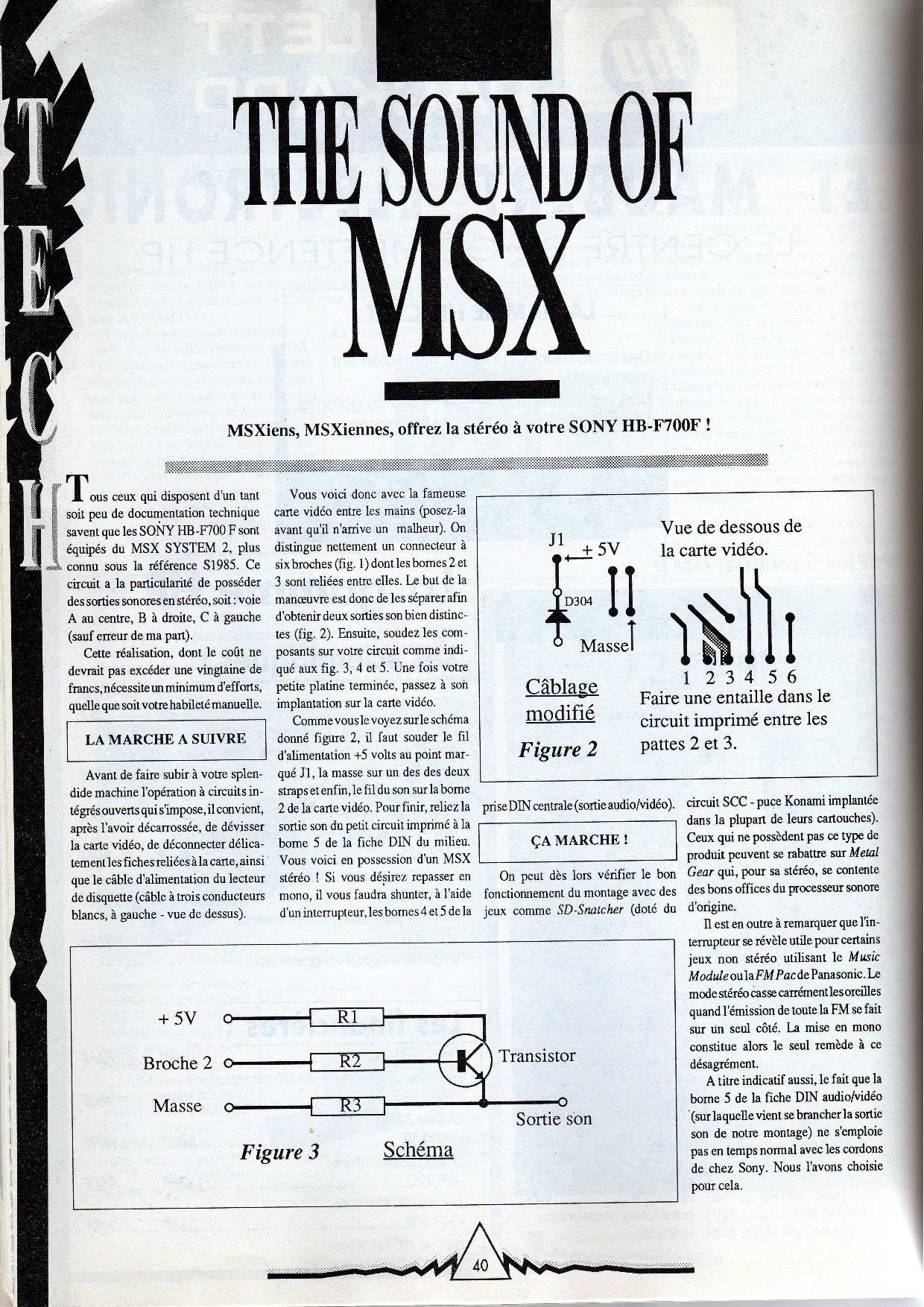

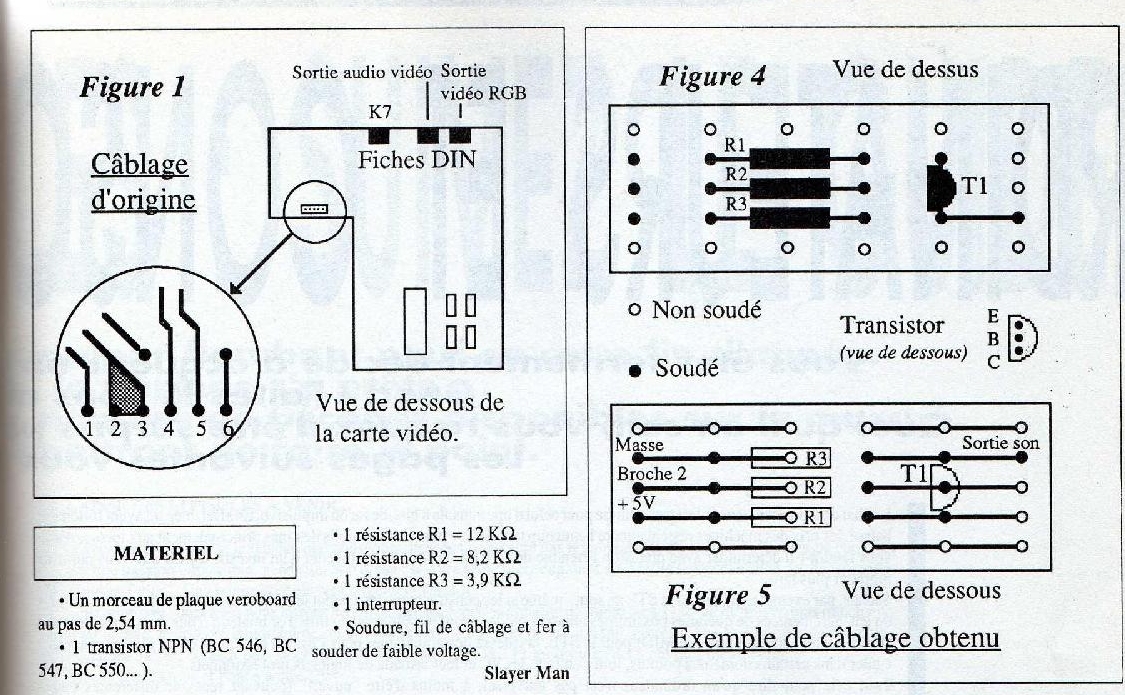

14-STEREO POUR SONY HB-F700F

Le MSX2 sony HB700 à été prévu a la base pour avoir un PSG stéréo mais les pistes ont été soudé







Source Magazine:

 Micro news n°42

schemas


CE QU'IL FAUT FAIRE !

-un morceau de plaque veroboard au pas de 2,54mm

-1 transistor npn (BC546,547,550 etc...)

-3 resistances (R1=12K, R2=8,2K, R3=3,9K)

-1 interrupteur ON/OFF, 1 cutter, fer a souder, fils a souder etc..


Retirer delicatement la carte video. faire une entaille en les pattes 2 et 3. Repérez la masse et le +5v. Reliez le circuit R1 au +5v, R2 à la broche 2, R3 à la masse et la sortie son a la borne 5 du din.


Il sera peut etre necessaire de modifier le cordon d'origine sony. En cours de test !!!!



CE QU'IL FAUT FAIRE !

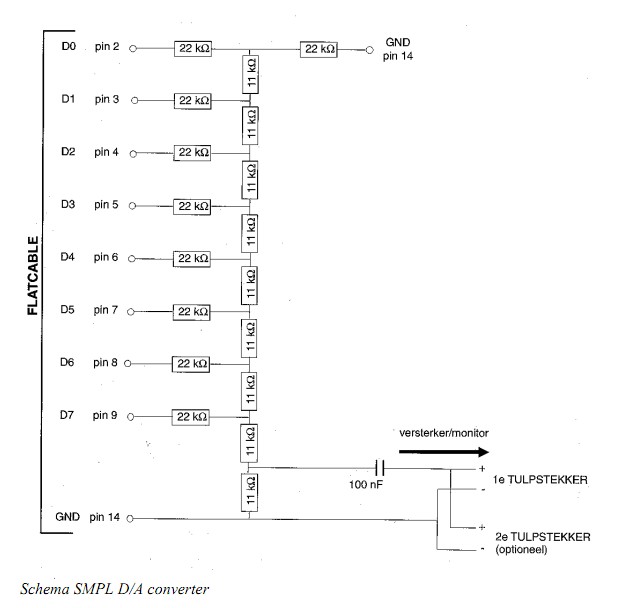

Liste des composants:
• 9 résistances à film métallique de 11 kilo Ohm (code couleur marron, marron, noir, rouge)
• 9 résistances à film métallique de 22 kilo Ohm (code couleur rouge, rouge, noir, rouge)
• un condensateur de 100 nf (nano Fahrad ) pour info 1000nf=1uf
• Connecteur imprimante 1 (14 broches mâle Centronics)
• un morceau de câble plat (9 fils)

2 fiche RCA et une plaque de circuit vierge



FORUM: Fabriquer un COVOX         Convertir des MP3-> PCM pour COVOX

 voir aussi Convertir une Video EVA          Mes fichiers EVA

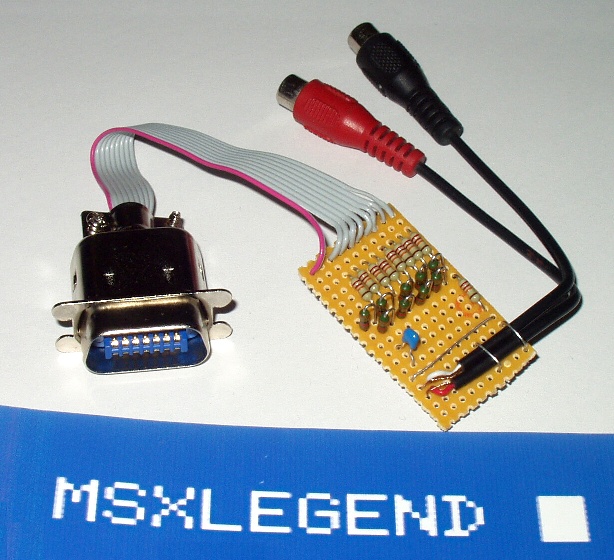

15-PERIPHERIQUE AUDIO COVOX

C'est Un ADPCM analogic/numeric conçu avec un lot de resistance. Il est utilisé pour avoir de l'audio sur des vidéos . Il se branche sur le port imprimante.



Source: MSX archive

(merci jipé pour le lien)


Demo "New era" pour le tester

source: PassionMSX


16-ROBOTARM MSX2 SOUS BASIC

Le switch permet de desactiver la cartouche afin d'acceder au robot arm sous basic.


Attention, le bras ne s'arrete pas et va arriver aux butées mécanique. Vous entendrez les pignons sauter si vous ne l'arretez pas !!


les commandes out 0.0 out 1.0 arrêtent tous mouvement



CE QU'IL FAUT FAIRE !

Ce qu'il faut:

-fils+switch+resistance 4,7K+eprom pour MSX2




Instruction sous basic:

out 0.1 out 0.2 bougent l'axe 2 Bras Inf,out 0.4 out 0.8 bougent l'axe 1 Base
out 0.16 out 0.32 bougent l'axe 5 Pince,out 1.1 out 1.2 bougent l'axe 3 Bras Sup
out 1.4 out 1.8 bougent l'axe 4 Rotation pince


pour tester le programme:

out 0,1 : for t =0 to 1000:next :out 0,0: out 0,2 : for t =0 to 1000:next :out 0,0


CE QU'IL FAUT FAIRE !

Ce qu'il faut:

-de quoi nettoyer (lingette fera l'affaire, pas de detergant!)

-Un crayon de papier (le graphite est un excellent conducteur)


Instruction:

-Nettoyer les contacts "HS" avec une lingette

-Passez un coup de crayon à papier sur les contacts en insistant dessus (dans le sens des circuits)

-Passez un coup sur le contact des touches (on ne sait jamais)


Test:

Sous basic, on va tester les touches une a une,  il faut remettre du graphite sur les contact si le pb persiste.

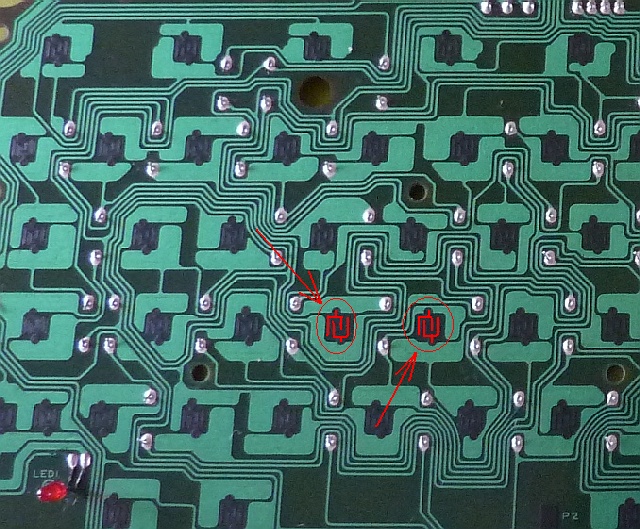

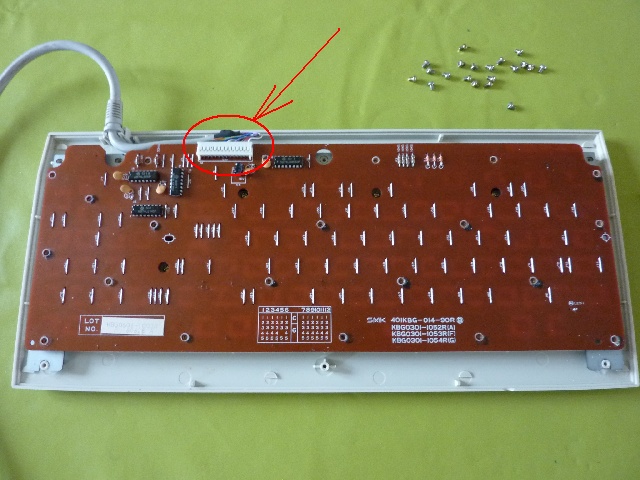

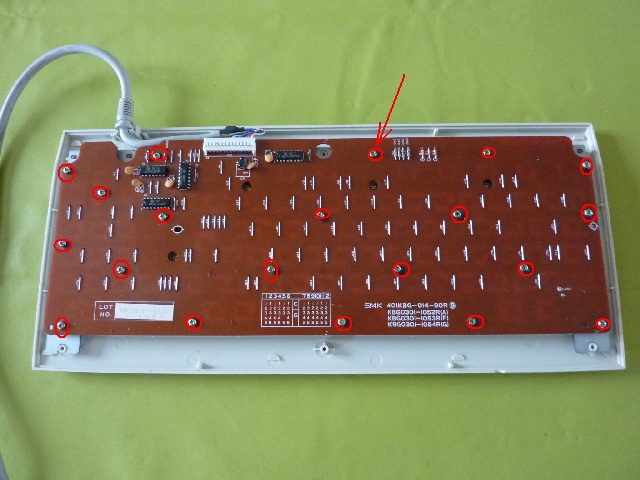

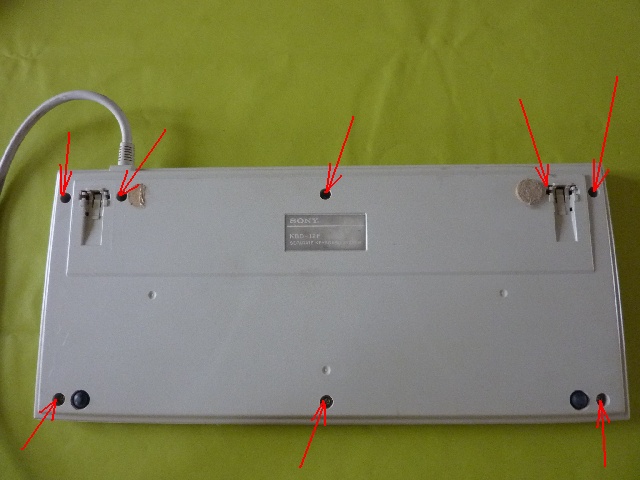

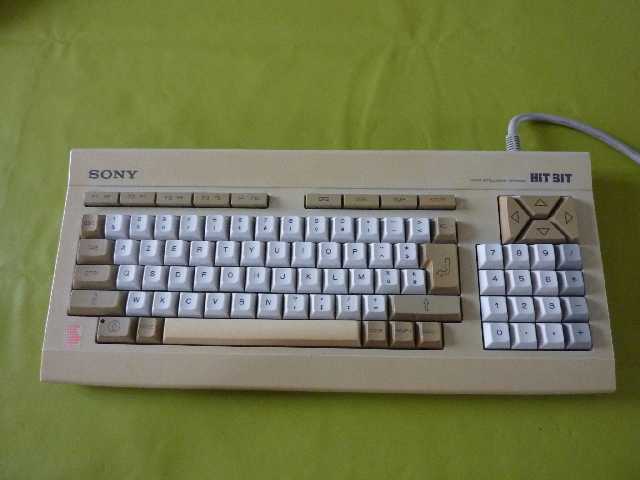

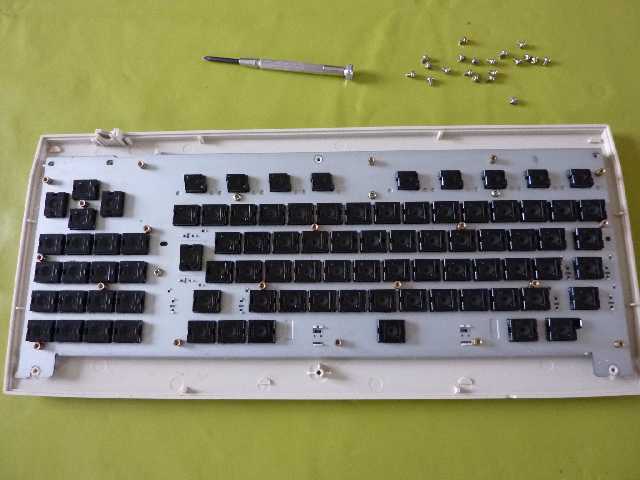

17-PB CLAVIER SONY HB-F700

Les claviers des MSX2 sony HB-F700 sont réputé pour avoir des faux contacts au niveau des touches. Pour ça rien de plus simple, il faut nettoyer/renover les contacts.





Photos par MSX45

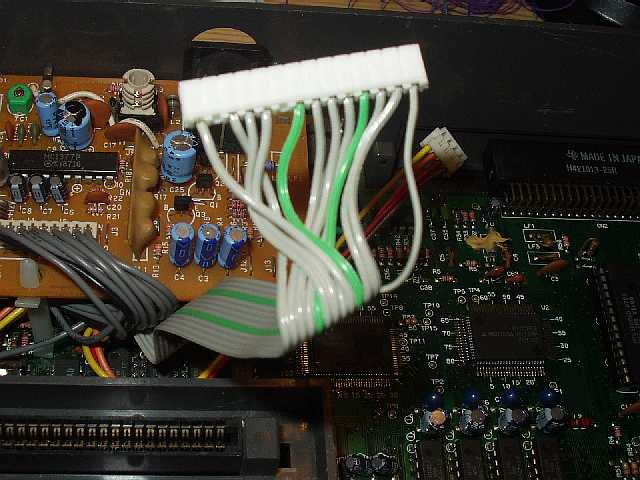

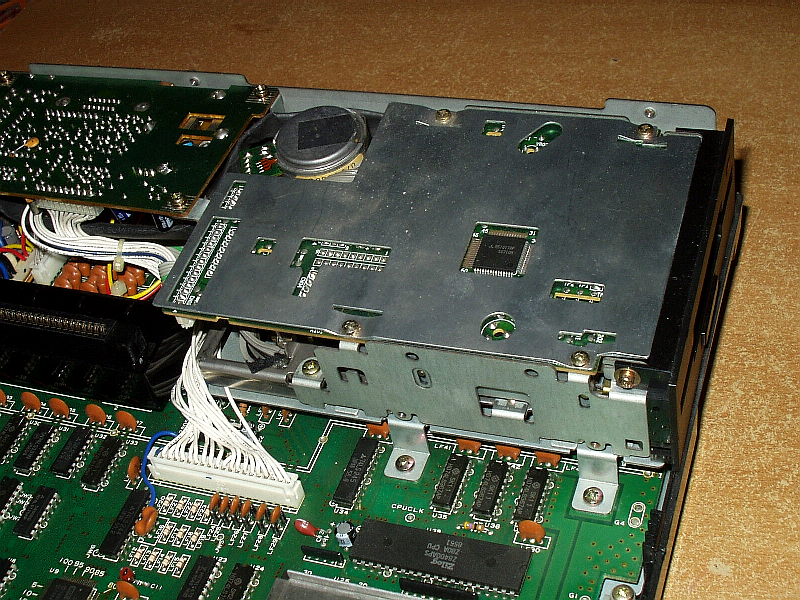

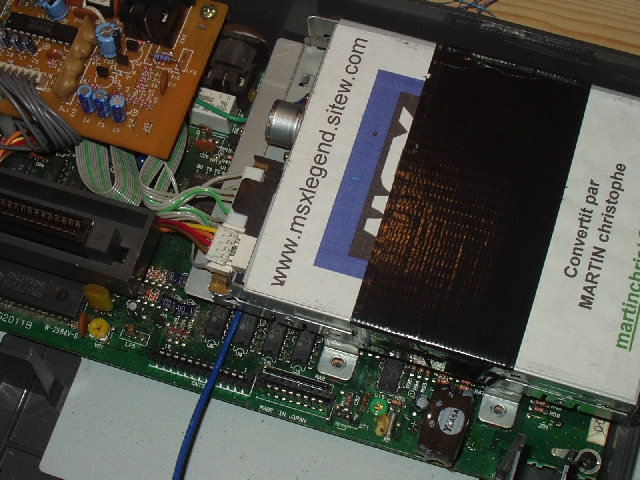

18-NOUVEAU LECTEUR NMS8245

Pas de courroie de rechange. Un nouveau lecteur s'impose. Il faut avant tout un lecteur 720k compatible.



CE QU'IL FAUT FAIRE !

Ce qu'il faut:

-un lecteur :)  ,un cruciforme et un plat, une scie a metaux, fer a souder


Montage:

-Pour faire de la place, il faut decouper un bout de la coque en interne

-Si vous ne pouvez fixer le lecteur, un coup de scotch de reparation peut suffire

-La nappe doit etres modifié (en cours)

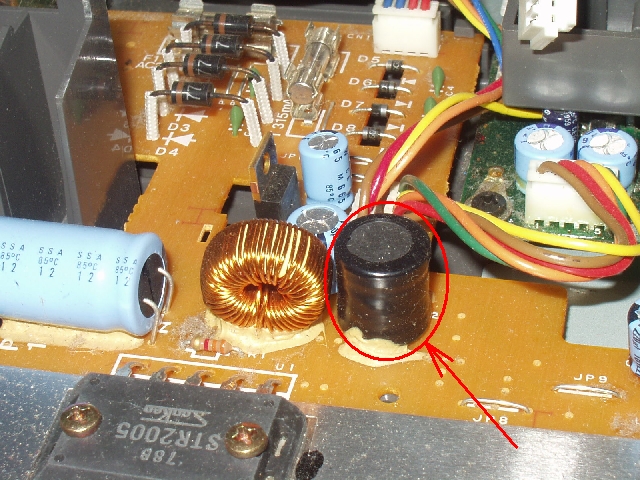

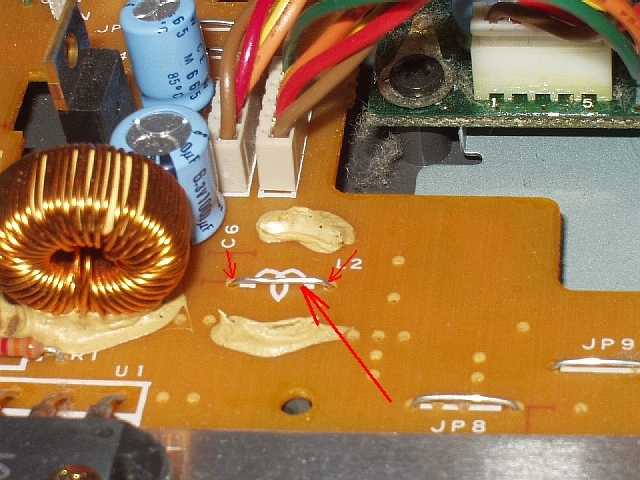

-Comme les nouveau lecteur n'utilise plus les 12v, il va y avoir des parasites lors d'un chargement, pour y remédier, il faut retirer le gros condensateur et le remplacer par un strap (voir photo)

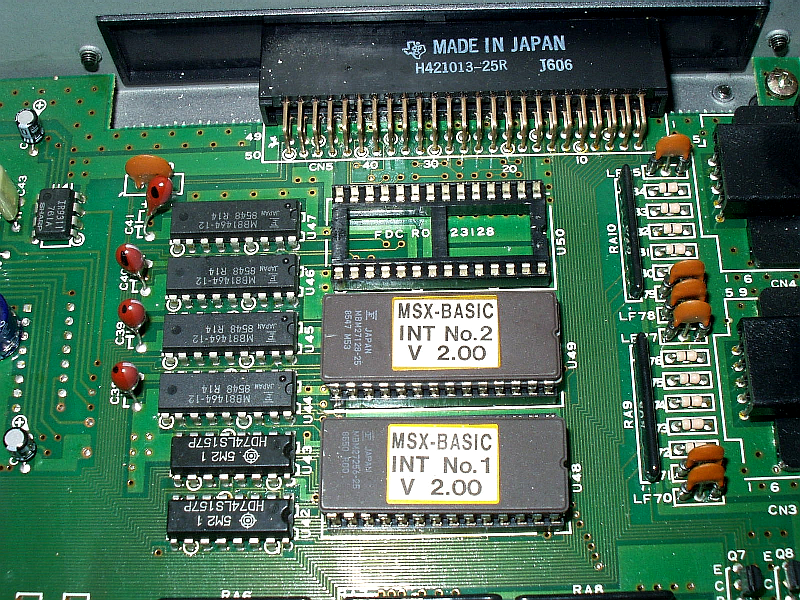

CE QU'IL FAUT FAIRE !

Ce qu'il faut:

-En cours............;;


Montage:

-Dessouder la rom et mettre un support tulipe ou a lyre. Mettre la rom du NMS8245 (attention aux versions AZERTY et QWERTY)

-Modifier la nappe

-Comme les nouveau lecteur n'utilise plus les 12v, il va y avoir des parasites lors d'un chargement, pour y remédier, il faut retirer le gros condensateur L1 et le remplacer par un strap (en cours) sur l'alimentation central du MSX2


19-LECTEUR VG8235/20/39

Lecteur 360Ko HS? Un nouveau lecteur s'impose. Il faut avant tout un lecteur 720k compatible.



CE QU'IL FAUT FAIRE !

Ce qu'il faut:

1 condensateur 1nF


Montage:

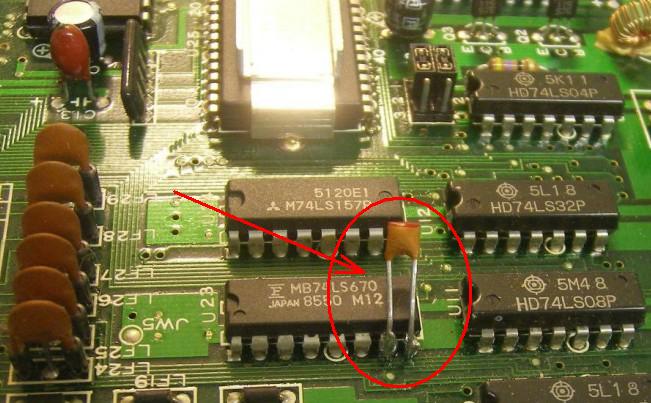

Souder le condensateur 1nF entre les broches 7 et 8 de la 74LS670 (U23)


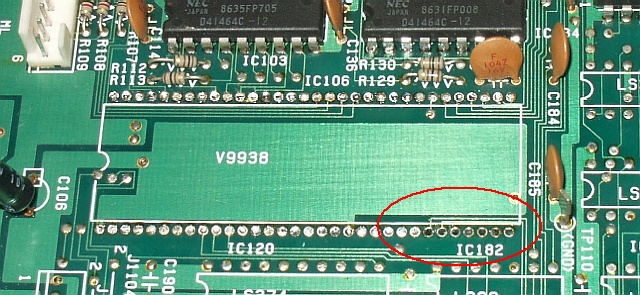

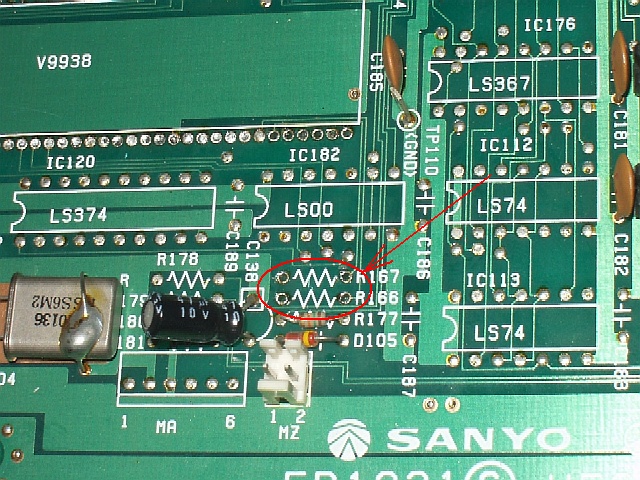

20-PB MAPPER VG8235/00


Le memory mapper des vg8235/00 peut causer des problemes a cause de la 2eme banque de memoire qui n'est pas accessible







Source : Bas ditta

Thanks "Bas" for pictures

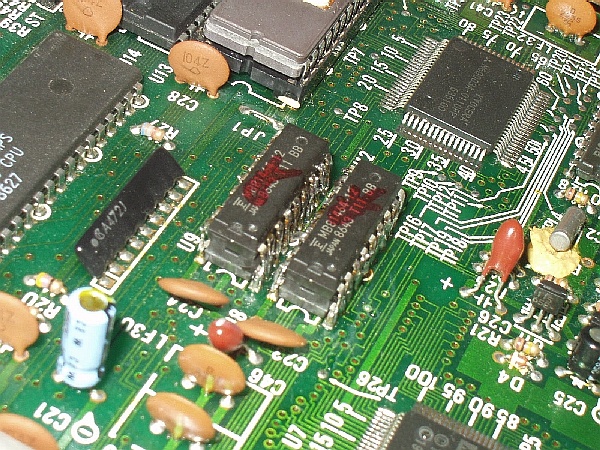

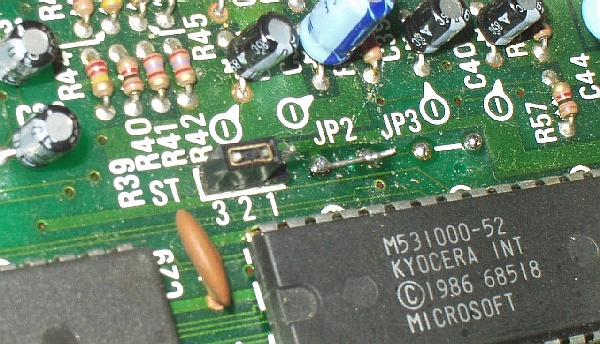

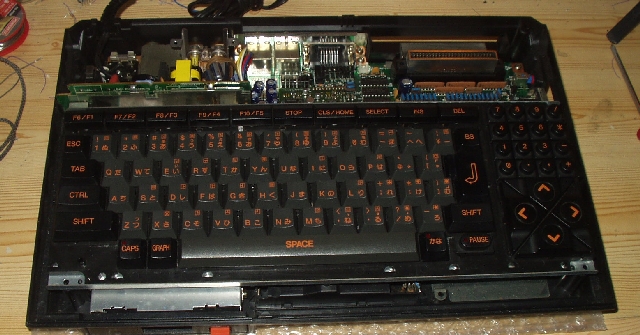

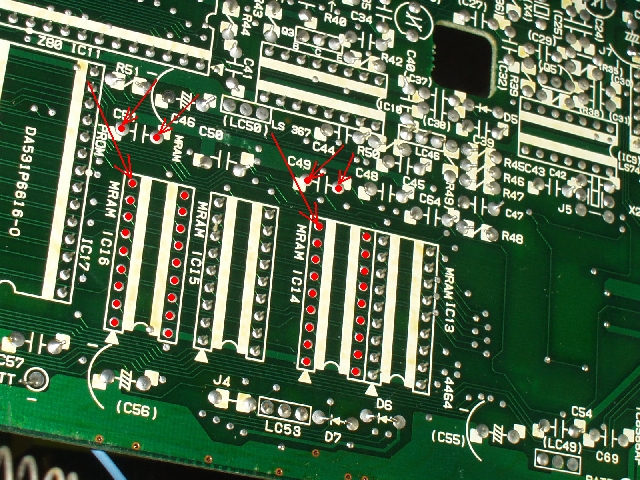

21-UPGRADE 128KO PANASONIC A1F

Les MSX2 panasonic A1F n'ont que 64ko. Il est facile d'en avoir 128ko afin de pouvoir mieux profiter des jeux MSX2




Source: Bas ditta

Photo par MSXlegend



CE QU'IL FAUT FAIRE !

Ce qu'il faut:

2x condensateur 100nF

2x RAM  41464  ou des 81464


Montage:

-Demonter le capot et ensuite le clavier.

-Retirer l'alim et la carte mere

-Libérer les trous avec une pompe à dessouder.

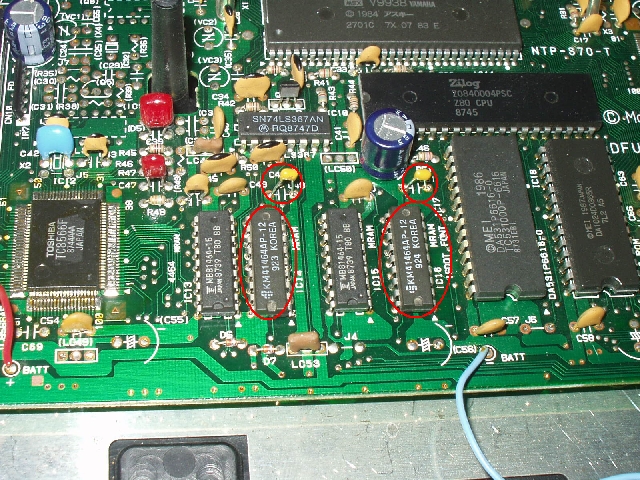

-Placer les 2 RAM (dans le bon sens !) et les 2 CAPA et les souder

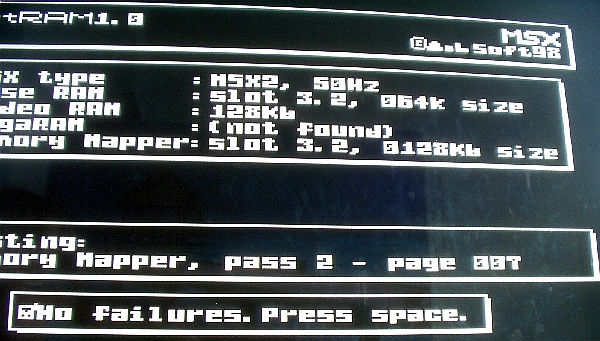

Avec l'utilitaire TESTRAM vous avez normalement en mapper 128ko

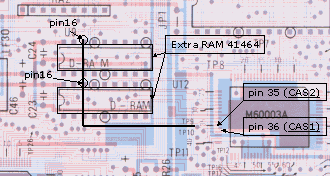

CE QU'IL FAUT FAIRE !

Ce qu'il faut:

Fils fin

2x RAM  41464  ou des 81464

Resistance 100Ohm


Montage:

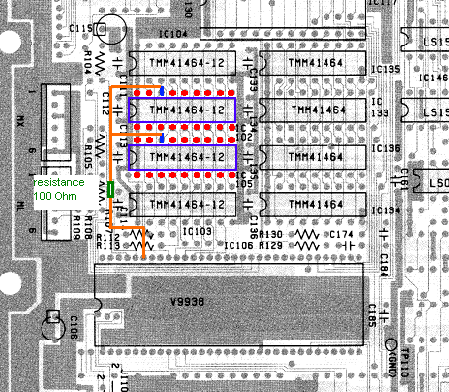

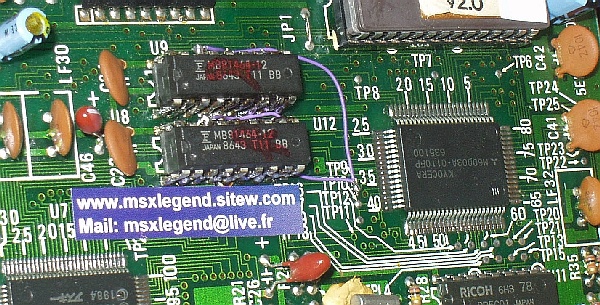

Souder IC102  et IC103 les 2 RAMS en respectant le sens sauf les pins 16

Relier les 2 pins 16 directement a la broche 59 par une resistance 100Ohm


/!\ Sur le schema, J'ai positionné les ram sur 102 et 105 mais il est plus facile de les souder sur les 102 et 103




22-192Kb VRAM POUR NMS-8250

Il est possible d'etendre la memoire video de 128kb a 192kb.















Forum: On en parle au Village


Logiciel compatible: Fastcopy


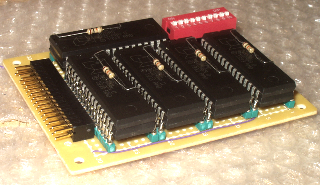

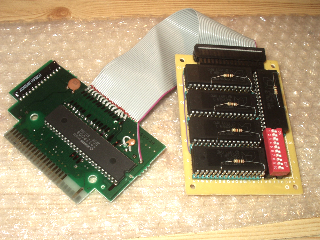

23- MSX DOS2 SCC

Il est possible et très facile de concevoir une cartouche MSX DOS 2 .

Ceci grace à une simple cartouche S.C.C















Forum: On en parle au Village


CE QU'IL FAUT FAIRE !

Ce qu'il faut:

Fils fin, switch,Eprom27c512 avec le dos2, Resistance 10KOhm


Montage:

Il suffit de remplacer la ROM d'origine pour avoir une cartouche SCC MSX DOS2


Montage 2:

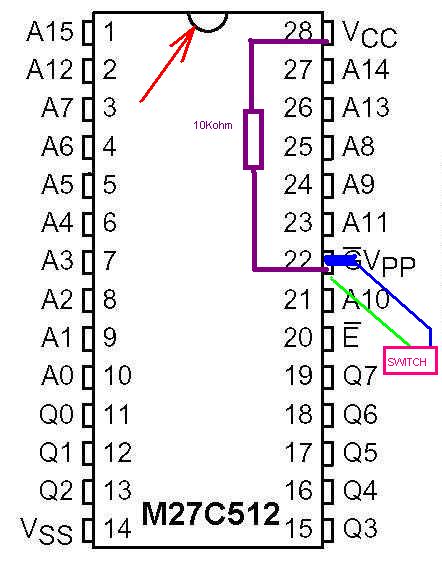

Mise en place d'un switch afin de permutter le DOS2 avec une simple cartouche SCC...souder tous les pins sauf la 22. Relier 10K à la 22 et 28. Placer un switch a la 22 de la carte et la 22 de l'eprom.


CE QU'IL FAUT FAIRE !

Ce qu'il faut:

2 RAM ! du fil fin


Montage:

-Souder sur les ram tous les pin sauf les pins 16 (coupé et relevé un peu)

-Relier les pins 16 a la broche 35 du m60003

-dessouder la strap de JP2 et le souder sur JP3 (pour l'affichage des 128k a l'init)



Test: L'utilitaire TESTRAM vous affichera 128k


24- 128KO POUR MSX2 NMS8220

On peut etendre facilement la memoire d'un NMS8220 (MSX2 sans lecteur) à 128k. Celle ci n'a en effet que 64Ko de RAM









Source  hansoranje.nl

Forum: Montage sur MSXvillage
